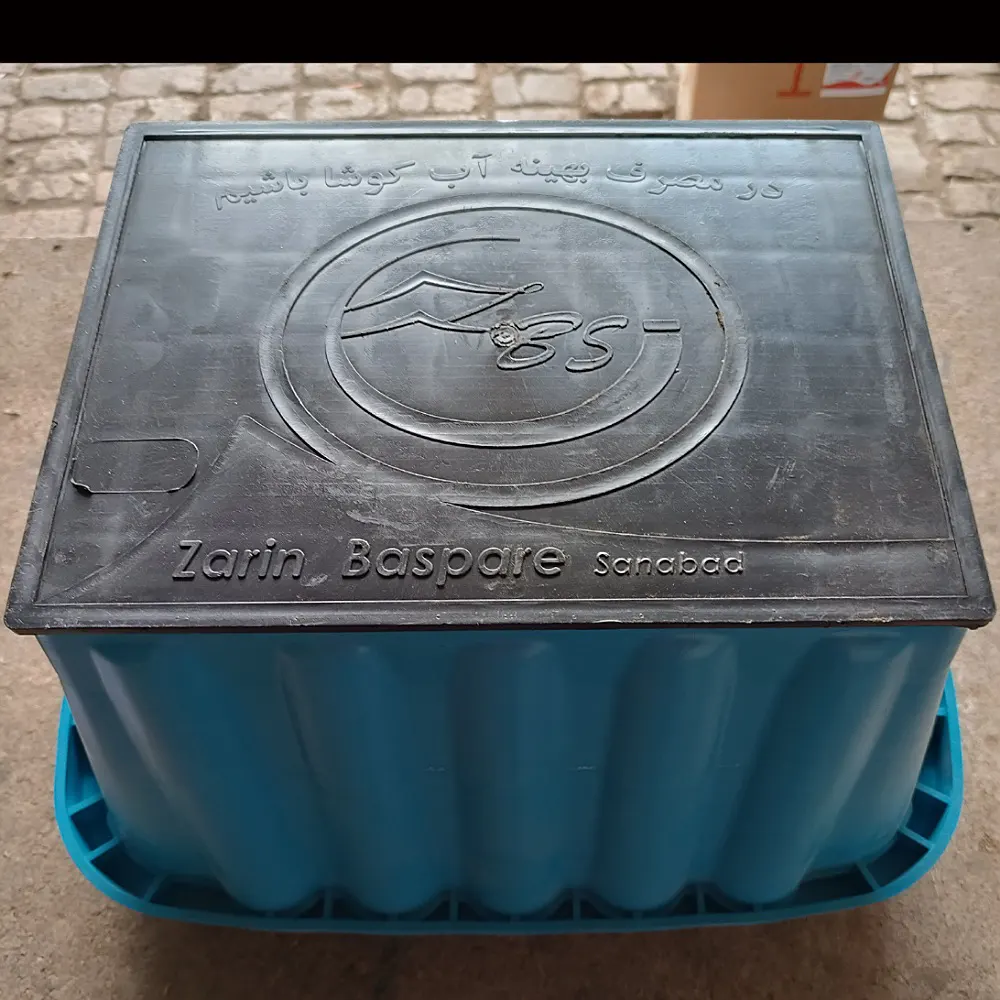

جعبه کنتور آب زمینی
Groundwater meter box
- استاندارد ملی ایران به شماره 14976
- مورد تایید شرکت آب و فاضلاب
- اندازه درب : 35*25
- اندازه پایین جعبه: 55*40
- جنس پلاستیک
توضیحات کلی
جعبه کنتور آب زمینی

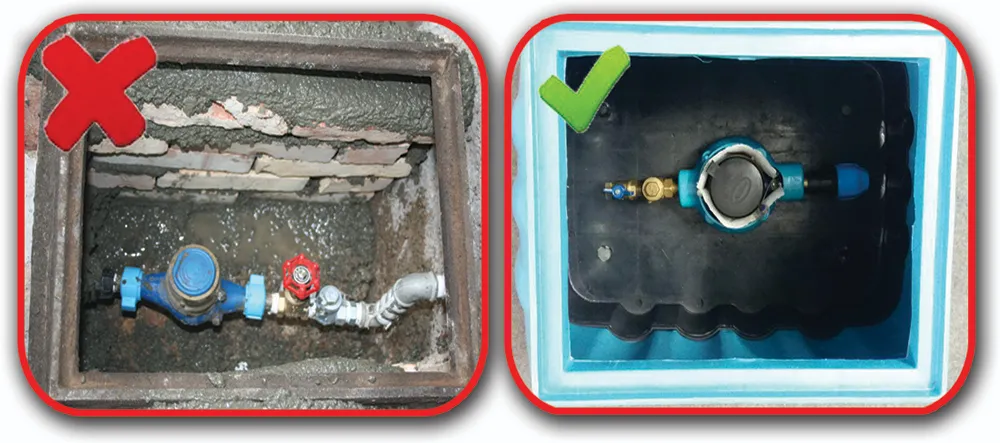

جعبه کنتور آب زمینی بهترین محافظ برای کنتور و اتصالات مربوطه جعبه ای است که به منظور حفاظت از کنتور، شیرآلات و اتصالات مرتبط ساخته می شود.
جعبه کنتور آب زمینی برحسب شرایط واتاقچه یا حوضچه کنتور امکان نصب با آجر و ملات و یا از اتاقچه هاي پیش ساخته از جنس پلی اتیلن ساخته می شود.
جعبه کنتور آب زمینی در امتداد لوله انشعاب و محور آن به فاصله 80-50 سانتی متر از بر دیوار ملک احداث می گردد.
در نصب جعبه کنتور آب زمینی لزوماً موارد زیر باید رعایت گردد :
حداکثر فاصله قرائت تا روي دریچه اتاقچه کنتور باید 35 سانتی متر باشد.
به منظور جلوگیري از یخ زدگی در نقاط سردسیر، ضرورتاً جعبه کنتور آب زمینی در فضاي بسته باشد، در غیر اینصورت تمهیدات لازم براي
جلوگیري از یخ زدگی به کمک مشترک در نظر گرفته شود.
حداقل فاصله محور لوله داخل اتاقچه از کف اتاقچه 20 سانتی متر باشد.
به منظور جلوگیري از ورود آبهاي سطحی (تشدید آلودگی – یخ زدگی) سطح بالایی دریچه جعبه کنتور نسبت به سطح زمین 2 تا 3
سانتی متر بالاتر باشد.
فاصله محور لوله از لبه دریچه براي قطر 2/1 و4/3 اینچی 15 سانتی متر باشد و براي قطر 1 تا 2 اینچی 20 سانتی متر باشد.
فاصله لبه دریچه اتاقچه کنتور از دیوار جانبی ملک حداقل 50 سانتی متر و حداکثر 80 سانتی متر باشد.
در جعبه کنتور آب زمینی : بمنظور تخلیه آب جمع شده در اتاقچه کنتور و انتقال آن به زیرزمین و نیز پی سازي دیوارهاي اتاقچه کنتور از شن ریزدانه به ارتفاع 20
سانتی متر و به ابعاد 10 سانتی متر بیشتر از پشت تا پشت دیوار اتاقچه کنتور پس از آن با زاویه 45 درجه تا سطح زیرین شن ریزي انجام
گردد.
نصب و اجراي جعبه کنتور آب زمینی با توجه به قطر آن تعیین می گردد.
براي انشعابات 2/1 و 4/3 اینچ ابعاد دریچه اتاقچه کنتور 40*30 سانتی متر
و ابعاد دریچه اتاقچه کنتور انشعابات با قطر 1 تا 2 اینچ 50*40 سانتی متر می باشد
مشخصات فنی حوضچه کنتور آب جعبه کنتور آب ( برای دیدن تاییدیه استاندارد روی قسمت رنگی کلیک کنید)
1. مقاوم در برابر فشارهای عمودی مطابق بااستاندارد ملی ایران به شماره 14976
2. تایید شده در برابر فشارهای عمودی و جانبی مطابق با استاندارد BS 5834 part 4
3. درب پلیمری مهندسی

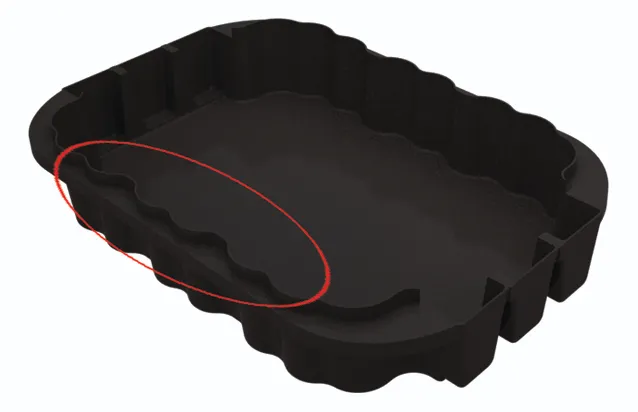

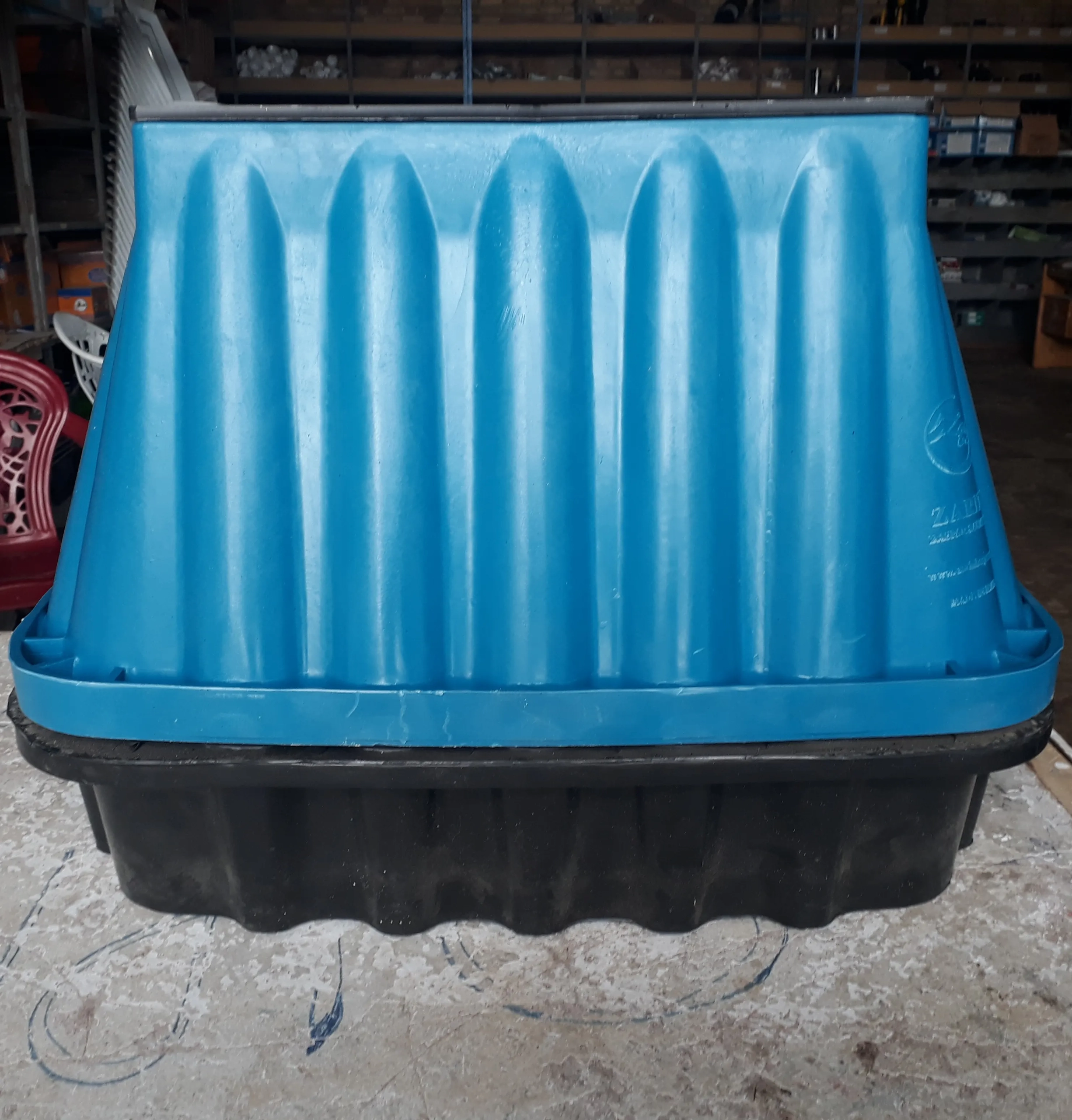

4. طراحی شده به صورت ذوزنقه جهت جذب بیشتر گرمای زمین از کف حوضچه و جذب کمتر سرما و گرما از درب حوضچه
5. استفاده از درب پلیمری مهندسی با مقاومت مطابق بااستاندارد ملی ایران به شماره 14976
مشخصات فنی
مشخصات کلی
سایر ویژگی‌ها
وزن
